วิธีใช้จอแสดงผล OLED 0.91 "กับ Arduino

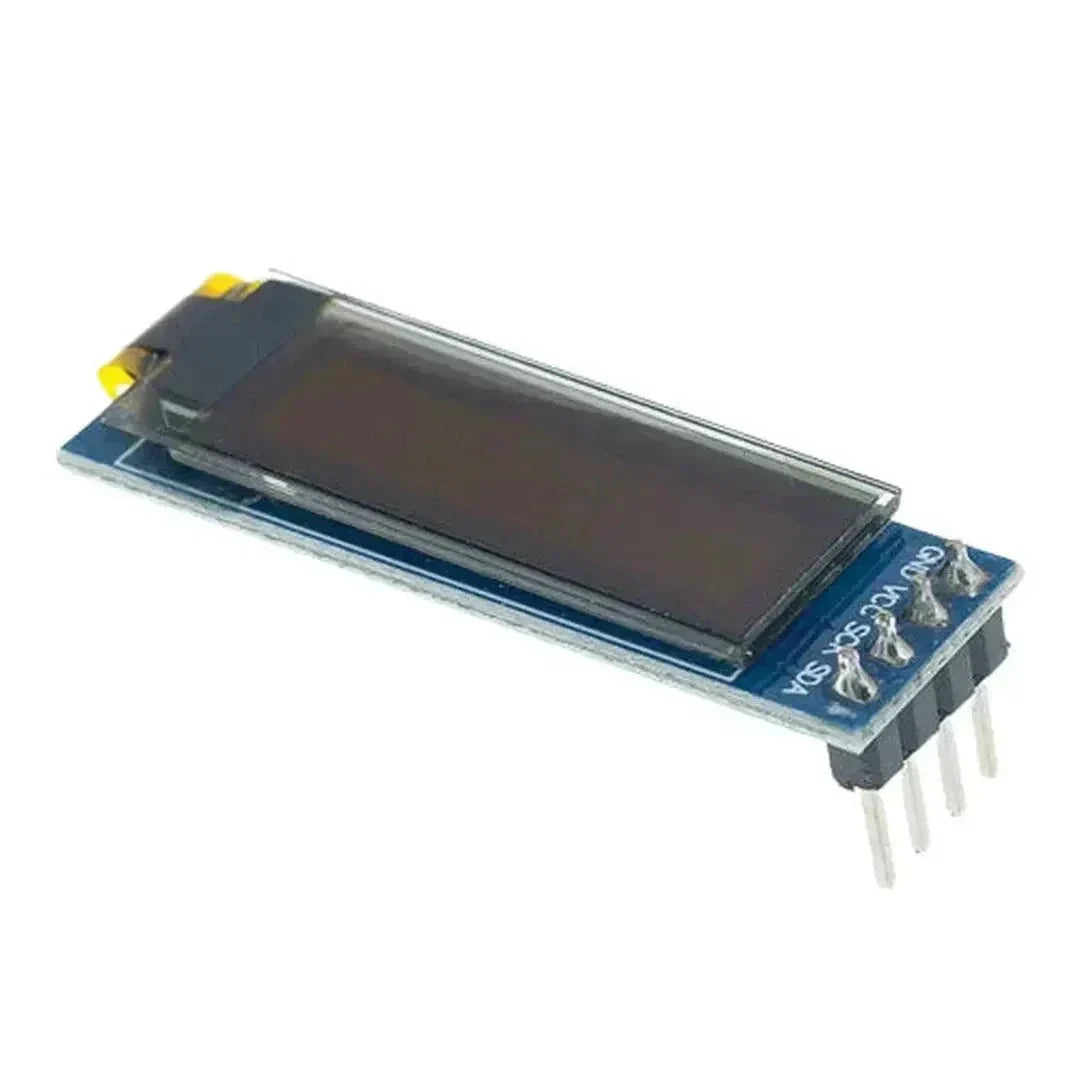

A 0.91" OLED หน้าจอ เป็นหน้าจอขนาดเล็กที่มีคอนทราสต์สูง เหมาะอย่างยิ่งสำหรับ การแสดงข้อความ กราฟิก และข้อมูลจากเซ็นเซอร์ ในโปรเจกต์ Arduino. คู่มือนี้จะพาคุณทำตามขั้นตอน การเดินสายไฟ, การเขียนโค้ด, และการแสดงผลข้อความและกราฟิก โดยใช้ โมดูล OLED ที่ใช้ไดรเวอร์ SSD1306 กับ Arduino.

1. สิ่งที่คุณต้องมี

✅ บอร์ด Arduino (Uno, Mega, Nano, ฯลฯ)
✅ 0.91" OLED จอแสดงผล (SSD1306, I2C)
✅ สายจัมเปอร์
✅ ติดตั้ง Arduino IDE แล้ว

🔹 หมายเหตุ: บทแนะนำนี้มุ่งเน้นที่ การสื่อสาร I2C, ซึ่งใช้เพียง สายสองเส้น (SDA & SCL), ทำให้เหมาะอย่างยิ่งสำหรับโปรเจกต์ง่ายๆ.

2. การเดินสายไฟ 0.91" OLED ไปยัง Arduino (โหมด I2C)

🔹 สำหรับ Arduino Mega: ใช้ SDA (ขา 20) และ SCL (ขา 21).

3. การติดตั้งไลบรารีที่จำเป็น

ก่อนเริ่มเขียนโค้ด ให้ติดตั้ง Adafruit SSD1306 และ Adafruit GFX ไลบรารี:

1. เปิด Arduino IDE.
2. ไปที่ สเก็ตช์ → รวมไลบรารี → จัดการไลบรารี.
3. ค้นหา Adafruit SSD1306 และติดตั้งมัน.
4. ค้นหา Adafruit GFX และติดตั้งมัน.

4. โค้ดพื้นฐานสำหรับแสดงข้อความบน OLED

ตัวอย่างนี้เริ่มต้นการทำงานของ OLED และแสดงผล "สวัสดี, Arduino!".

#include
#include
#include

// Define OLED screen size
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32

// Initialize OLED display (I2C address 0x3C)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
    Serial.begin(115200);

    // Start OLED display
    if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
        Serial.println("SSD1306 allocation failed");
        for (;;);
    }

    display.clearDisplay();  // Clear buffer
    display.setTextSize(1);  // Text size
    display.setTextColor(SSD1306_WHITE);
    display.setCursor(10, 10);
    display.println("Hello, Arduino!");
    display.display(); // Show text on screen
}

void loop() {
    // Nothing here (text is static)
}

🔹 โค้ดนี้ทำอะไร:
✔ เริ่มต้นการ จอแสดงผล SSD1306.
✔ พิมพ์ "สวัสดี, Arduino!" บนหน้าจอ.
✔ การใช้งาน ที่อยู่ I2C 0x3C (บางโมดูลอาจใช้ 0x3D).

5. การแสดงผลกราฟิก (เส้น, วงกลม, รูปภาพ)

เพื่อวาด รูปทรง, แก้ไขโค้ดโดยใช้ ฟังก์ชันของ Adafruit GFX.

void setup() {
    display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
    display.clearDisplay();

    // Draw a rectangle
    display.drawRect(10, 10, 50, 20, SSD1306_WHITE);

    // Draw a filled circle
    display.fillCircle(90, 16, 10, SSD1306_WHITE);

    display.display();
}

void loop() {}

🔹 ฟังก์ชันวาดภาพอื่น ๆ:
✔ display.drawLine(x1, y1, x2, y2, color); → วาดเส้น
✔ display.drawCircle(x, y, radius, color); → วาดวงกลม
✔ display.drawRect(x, y, width, height, color); → วาดสี่เหลี่ยมผืนผ้า

6. ตัวอย่างข้อความเลื่อน

ตัวอย่างนี้เลื่อนข้อความ ตามแนวนอน ทั่วทั้งหน้าจอ OLED.

void setup() {
    display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
    display.clearDisplay();

    display.setTextSize(1);
    display.setTextColor(SSD1306_WHITE);
    display.setCursor(0, 10);
    display.println("Scrolling Text...");
    display.display();

    // Start scrolling
    display.startscrollleft(0x00, 0x0F);
}

void loop() {}

🔹 ฟังก์ชันการเลื่อน:
✔ display.startscrollleft(start, stop); → เลื่อนข้อความ ซ้าย
✔ display.startscrollright(start, stop); → เลื่อนข้อความ ถูกต้อง
✔ display.stopscroll(); → หยุดการเลื่อน

7. เคล็ดลับการแก้ไขปัญหา

ปัญหา: หน้าจอไม่แสดงอะไรเลย
✅ ตรวจสอบ การเดินสาย (เชื่อมต่อ SDA & SCL อย่างถูกต้อง).
✅ ตรวจสอบให้แน่ใจว่า ที่อยู่ I2C ของ OLED คือ 0x3C (หรือลอง 0x3D).
✅ ใช้ สแกนเนอร์ I2C เพื่อตรวจจับอุปกรณ์:

#include
void setup() {
    Wire.begin();
    Serial.begin(115200);
    Serial.println("Scanning...");

    for (byte address = 8; address < 120; address++) {
        Wire.beginTransmission(address);
        if (Wire.endTransmission() == 0) {
            Serial.print("Found I2C device at 0x");
            Serial.println(address, HEX);
        }
    }
}
void loop() {}

ปัญหา: ข้อความมีขนาดเล็กเกินไปหรือใหญ่เกินไป.
✅ ปรับ display.setTextSize(1); (เพิ่มเพื่อให้ข้อความใหญ่ขึ้น).

8. การประยุกต์ใช้ในทางปฏิบัติ

✔ การแสดงข้อมูลเซ็นเซอร์ – แสดงการอ่านค่าแบบเรียลไทม์จาก DHT11, BMP280, ฯลฯ
✔ จอแสดงผลนาฬิกา – ใช้ร่วมกับ DS3231 โมดูล RTC เพื่อทำนาฬิกาดิจิทัล.
✔ ระบบเมนู – ใช้ปุ่มเพื่อนำทางผ่านเมนู.
✔ ตัวบ่งชี้แรงดันแบตเตอรี่ – ตรวจสอบระดับพลังงานในโปรเจกต์แบบพกพา.

9. บทสรุป

การใช้ 0.91" OLED กับ Arduino เป็นวิธีที่ยอดเยี่ยมในการเพิ่ม เอาต์พุตแบบภาพ ไปยังโปรเจ็กต์ของคุณ ไม่ว่าคุณต้องการจะแสดง ข้อความ, กราฟิก, หรือข้อมูลเซ็นเซอร์, หน้าจอขนาดเล็กนี้มอบ คอนทราสต์สูงและใช้พลังงานต่ำ.
