ใช้เซ็นเซอร์ฝน/หิมะกับ Raspberry Pi

A เซ็นเซอร์ฝน/หิมะ เป็นอุปกรณ์ที่เป็นประโยชน์สำหรับระบบตรวจสอบสภาพอากาศ มันตรวจจับการตกของฝนหรือหิมะและสามารถแจ้งเตือนหรือสั่งงานอัตโนมัติตามสภาพอากาศ คู่มือนี้อธิบายวิธีการใช้งาน เซ็นเซอร์ฝน/หิมะ กับ Raspberry Pi เพื่อตรวจสอบรูปแบบสภาพอากาศและผนวกเซ็นเซอร์เข้ากับโปรเจกต์ของคุณ

สิ่งที่คุณจะต้องใช้

1. Raspberry Pi (รุ่นใดก็ได้ที่รองรับ GPIO เช่น Pi 3, Pi 4)

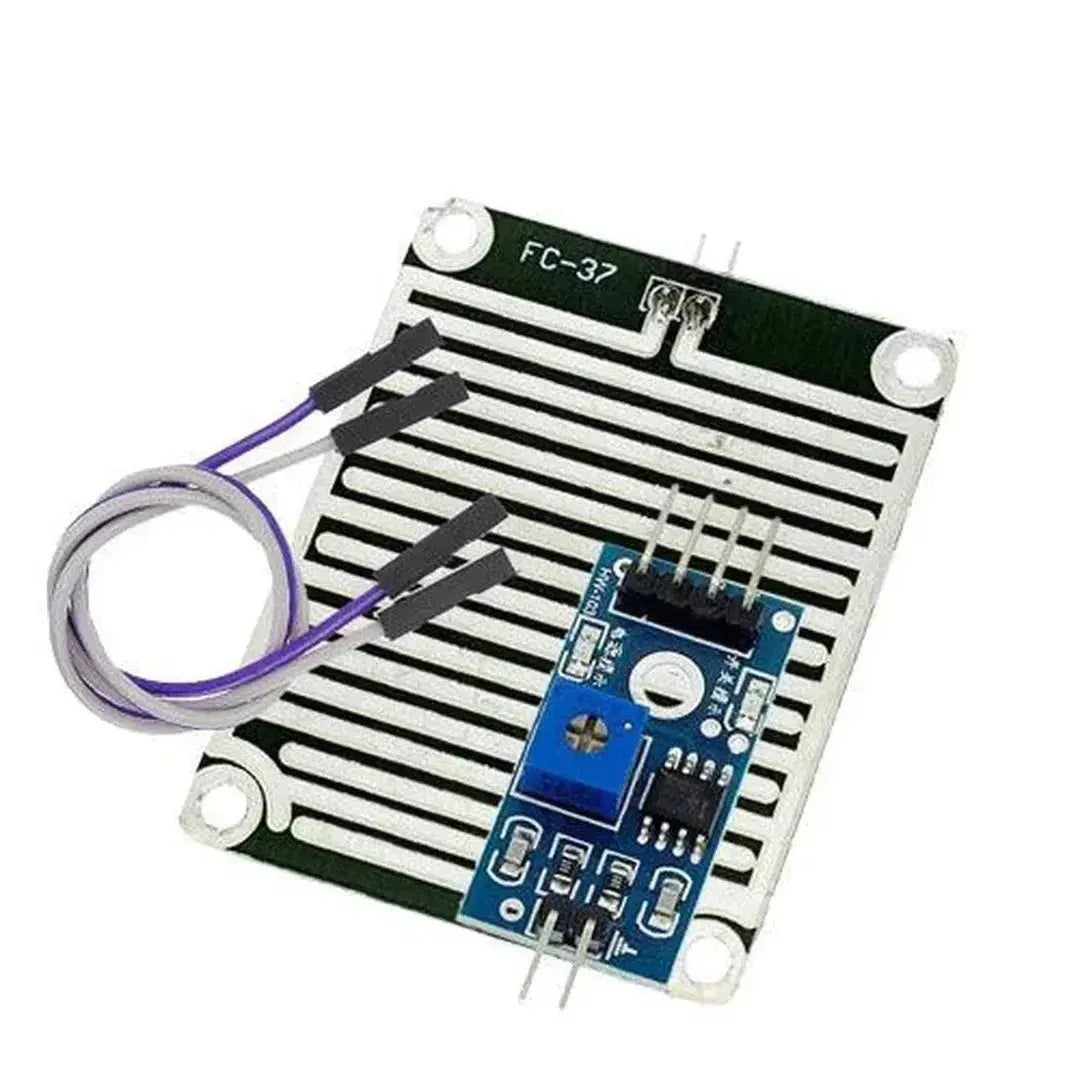

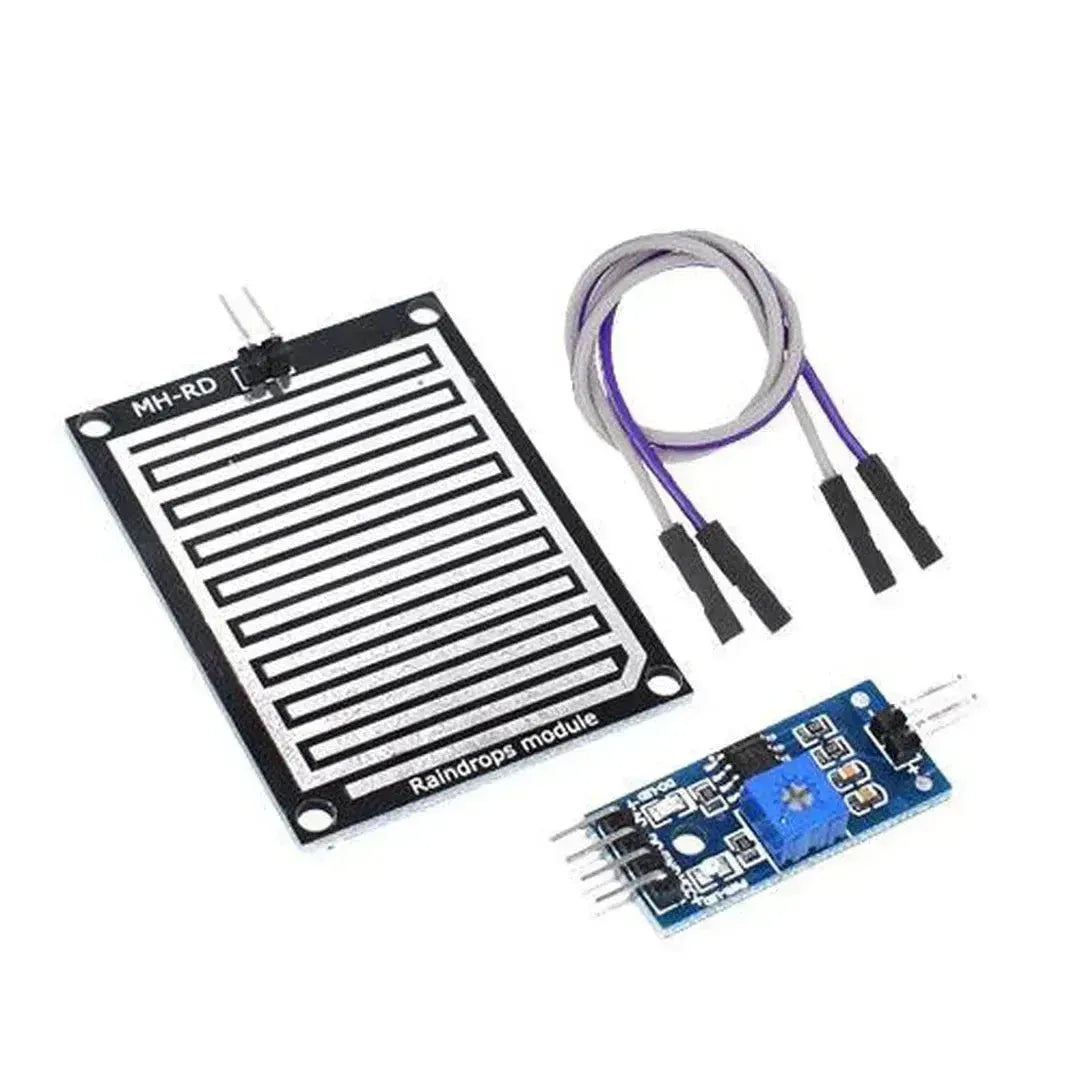

2. เซ็นเซอร์ฝน/หิมะ (เช่น YL-83 หรือรุ่นที่คล้ายกัน)
3. เบรดบอร์ดและสายจัมเปอร์
4. Python 3 ติดตั้งบน Raspberry Pi ของคุณ
5. พิน GPIO บน Raspberry Pi

ขั้นตอนที่ 1: การต่อสาย เซ็นเซอร์ฝน/หิมะ เข้ากับ Raspberry Pi

โมดูล เซ็นเซอร์ฝน/หิมะ โดยทั่วไปจะมีพินหลักสามพิน: VCC, GND และพินเอาต์พุตที่เชื่อมต่อกับพิน GPIO ของ Raspberry Pi

การเชื่อมต่อ

ขั้นตอนที่ 2: เปิดใช้งาน GPIO บน Raspberry Pi

ตรวจสอบให้แน่ใจว่า GPIO ของ Raspberry Pi ถูกเปิดใช้งาน โดยปกติจะเปิดมาเป็นค่าเริ่มต้น แต่ถ้าไม่ คุณสามารถเปิดได้โดยใช้:

sudo raspi-config

ไปที่ Interface Options > GPIO และตรวจสอบให้แน่ใจว่าเปิดใช้งานแล้ว

ขั้นตอนที่ 3: การตั้งค่า Python

เราจะใช้ Python เพื่ออ่านเอาต์พุตจาก เซ็นเซอร์ฝน/หิมะ.

1. ติดตั้งไลบรารี RPi.GPIO (หากยังไม่ได้ติดตั้ง):

   sudo apt update
   sudo apt install python3-rpi.gpio


2. เขียนโค้ด Python เพื่ออ่านเอาต์พุตของเซ็นเซอร์

ตัวอย่างโค้ด Python

import RPi.GPIO as GPIO
import time

# Set the GPIO mode
GPIO.setmode(GPIO.BCM)

# Pin configuration
sensor_pin = 17  # Pin 17 for rain/snow sensor output

# Set up the GPIO pin as input
GPIO.setup(sensor_pin, GPIO.IN)

def rain_detected(channel):
    print("Rain or Snow Detected!")

# Attach an event detection to the sensor pin
GPIO.add_event_detect(sensor_pin, GPIO.RISING, callback=rain_detected)

try:
    print("Monitoring for rain/snow...")
    while True:
        time.sleep(1)  # Keep the script running

except KeyboardInterrupt:
    print("Exiting...")
    GPIO.cleanup()

ขั้นตอนที่ 4: การรันโค้ด Python

1. บันทึกโค้ด Python ในไฟล์ เช่น rain_sensor.py.
2. รันสคริปต์:

   python3 rain_sensor.py


สคริปต์นี้จะคอยตรวจสอบเซ็นเซอร์อย่างต่อเนื่อง เมื่อเซ็นเซอร์ตรวจจับฝนหรือหิมะ (โดยปกติจะบ่งชี้ด้วยสัญญาณต่ำหรือสูง) มันจะเรียกฟังก์ชัน callback rain_detected().

ขั้นตอนที่ 5: การทดสอบเซ็นเซอร์

1. ทดสอบด้วยมือ: กระตุ้นเซ็นเซอร์โดยฉีดน้ำด้วยมือหรือวางเซ็นเซอร์ใต้ฝนเบาๆ หากเซ็นเซอร์ทำงานได้ คอนโซลจะแสดงข้อความ "Rain or Snow Detected!" เมื่อเซ็นเซอร์ตรวจจับน้ำ

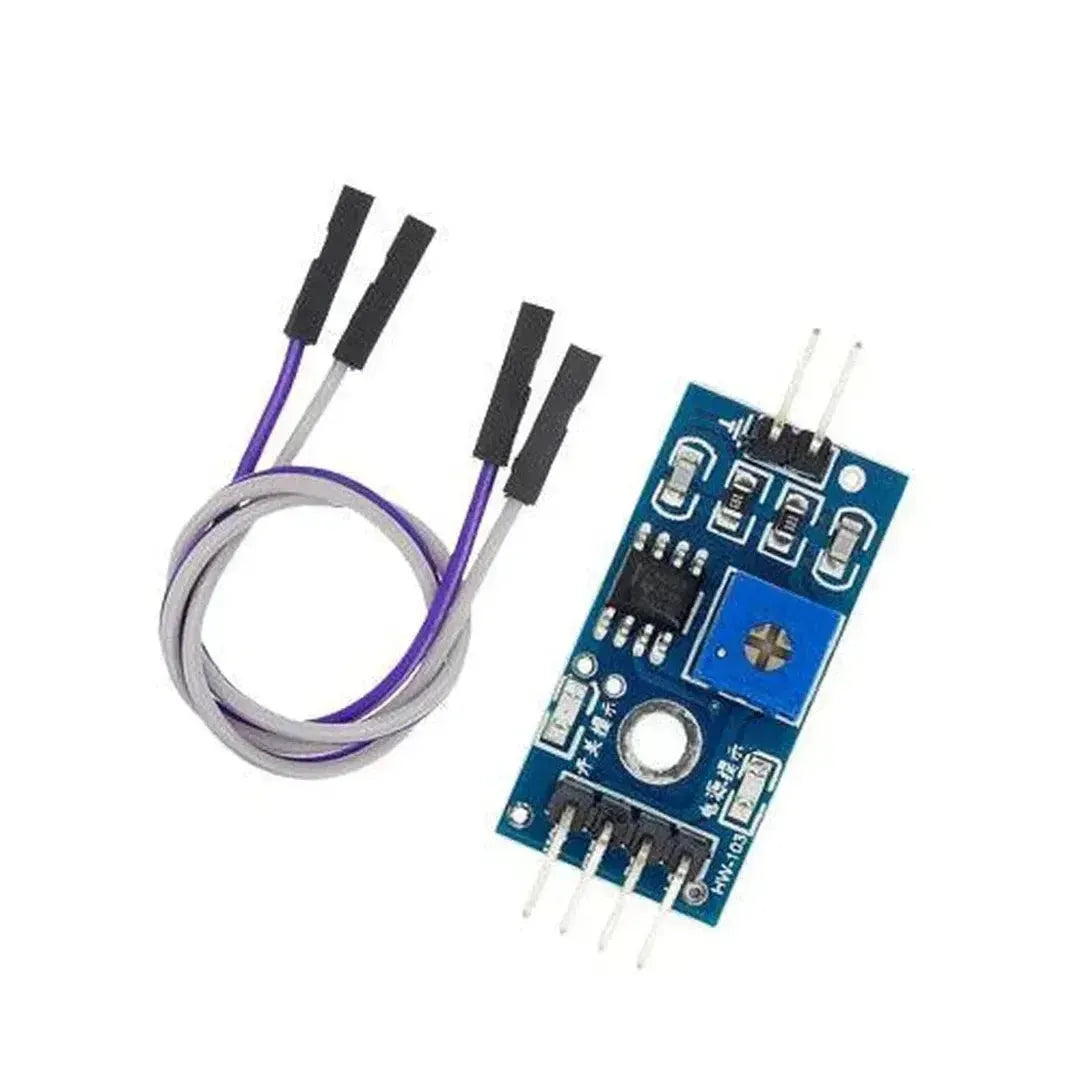

2. การปรับเทียบเซ็นเซอร์: บางเซ็นเซอร์มีความไวที่ปรับได้ หากเซ็นเซอร์ของคุณมีโพเทนชิโอมิเตอร์ คุณสามารถปรับเพื่อให้มีความไวมากขึ้นหรือน้อยลงได้

ขั้นตอนที่ 6: การประยุกต์ใช้ของ เซ็นเซอร์ฝน/หิมะ

1. สถานีอากาศ: ผนวกเซ็นเซอร์เข้ากับสถานีอากาศเพื่อตรวจจับฝนหรือหิมะ
2. ระบบชลประทานอัจฉริยะ: ใช้เซ็นเซอร์เพื่อป้องกันการรดน้ำหากตรวจพบฝนหรือหิมะ
3. ระบบทำความสะอาดหลังคาอัตโนมัติ: กระตุ้นกลไกการทำความสะอาดตามการตรวจจับฝนหรือหิมะ
4. ระบบแจ้งเตือน: ตั้งค่าการแจ้งเตือนทางอีเมลหรือ SMS เมื่อมีการตรวจจับฝนหรือหิมะ

การแก้ไขปัญหา

1. ไม่มีสัญญาณจากเซ็นเซอร์:

   • ตรวจสอบการต่อสายอีกครั้ง
   • ตรวจให้แน่ใจว่าเซ็นเซอร์ได้รับพลังงานอย่างถูกต้อง (VCC ต่อกับ 3.3V และ GND ต่อกับกราวด์)

2. การอ่านค่าที่ไม่สม่ำเสมอ:

   • หากเซ็นเซอร์ไวเกินไปหรือไม่ไวพอ ลองปรับโพเทนชิโอมิเตอร์ (ถ้ามี) เพื่อปรับเกณฑ์การตรวจจับให้ละเอียดขึ้น

3. ไม่ตรวจจับฝน:

   • ตรวจสอบให้แน่ใจว่าเซ็นเซอร์อยู่ในตำแหน่งที่สามารถตรวจจับฝนหรือหิมะได้อย่างมีประสิทธิภาพ
   • คุณสามารถใช้ฟังก์ชัน GPIO.input(sensor_pin) เพื่ออ่านสถานะของเซ็นเซอร์ด้วยตนเองและดีบัก

บทสรุป

การใช้ เซ็นเซอร์ฝน/หิมะ กับ Raspberry Pi เป็นวิธีที่ดีในการเพิ่มฟังก์ชันการตรวจสอบสภาพอากาศให้กับโปรเจกต์ของคุณ โดยการปฏิบัติตามคู่มือนี้ คุณสามารถตั้งค่าเซ็นเซอร์ได้อย่างง่ายดายและเริ่มผนวกเข้ากับการประยุกต์ใช้ต่างๆ เช่น สถานีอากาศหรือระบบสมาร์ทโฮม เซ็นเซอร์มีการเดินสายและใช้งานที่เรียบง่าย ทำให้เป็นส่วนเสริมที่เหมาะสมสำหรับโปรเจกต์ IoT.
