ใช้ Max3232 กับ Raspberry Pi

The MAX3232 เป็นตัวเปลี่ยนระดับแรงดันที่ช่วยให้ Raspberry Pi สื่อสารกับอุปกรณ์ RS232 โดยแปลงสัญญาณ UART ของ Raspberry Pi ที่เป็น 3.3V UART signals ไปเป็น RS232 voltage levels ซึ่งจำเป็นสำหรับการเชื่อมต่อ Raspberry Pi กับอุปกรณ์เช่น โมดูล GPS, คอมพิวเตอร์เก่า หรืออุปกรณ์อุตสาหกรรมที่ใช้การสื่อสารแบบ RS232 คู่มือนี้จะแนะนำการตั้งค่าและการใช้งาน MAX3232 ร่วมกับ Raspberry Pi.

What You Will Need

1. Raspberry Pi (ทุกรุ่นที่รองรับ GPIO เช่น Pi 3, Pi 4)

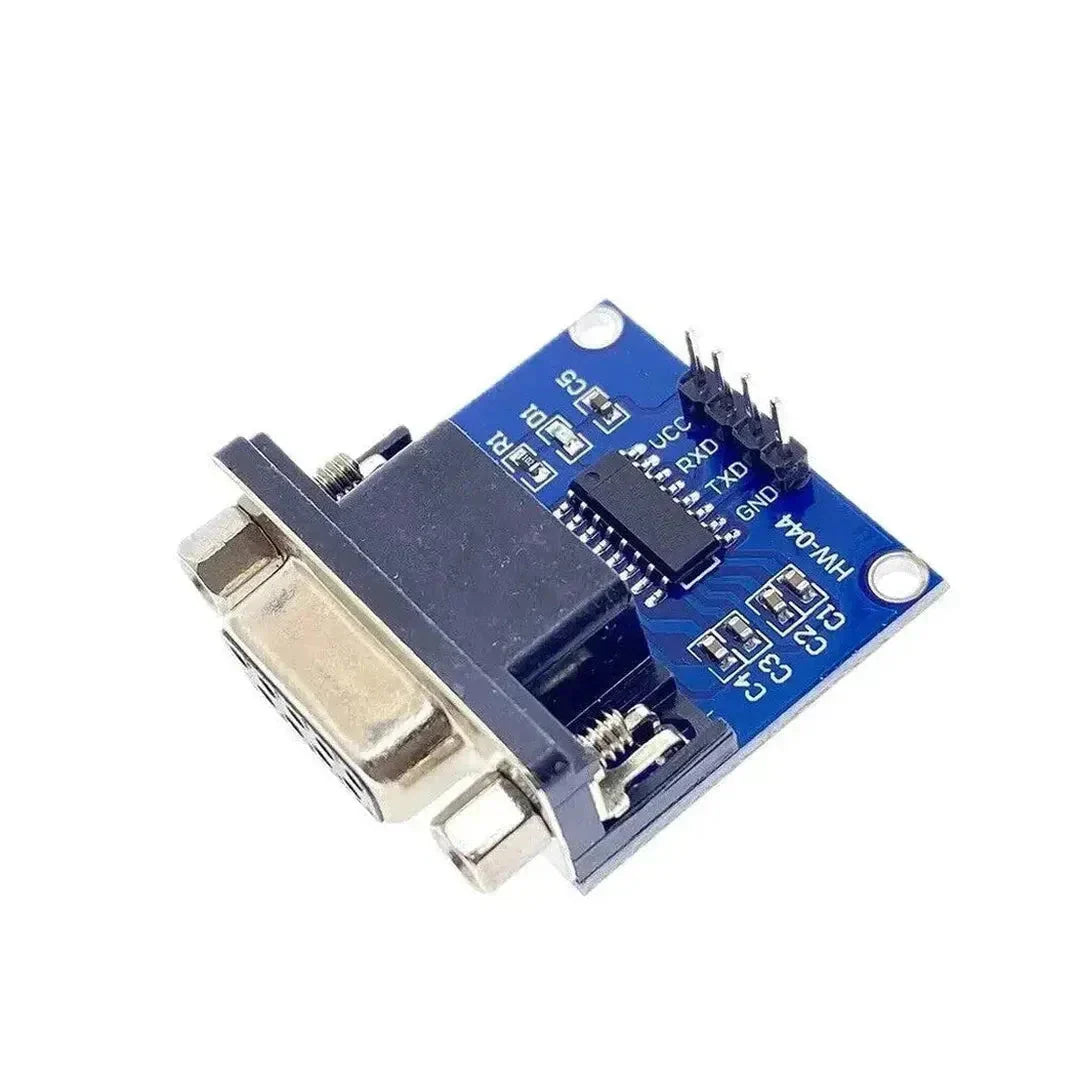

2. MAX3232 Module
3. RS232 Device (เช่น โมเด็มแบบอนุกรม, โมดูล GPS)
4. DB9 Serial Cable (ถ้าจำเป็น)
5. Breadboard and Jumper Wires
6. Python installed บน Raspberry Pi

Step 1: Understanding the MAX3232

The MAX3232 เป็นตัวแปลง RS232-to-TTL ที่:

• Converts Raspberry Pi UART (3.3V) signals to RS232 voltage levels.
• แปลงสัญญาณ RS232 กลับเป็นสัญญาณ UART สำหรับ Raspberry Pi

Important Features

• Operates at 3.3V or 5V.
• รองรับ baud rate สูงถึง 250 kbps
• มีคู่ TX/RX สองชุดสำหรับการสื่อสารสองทาง

Step 2: Wiring the MAX3232 to the Raspberry Pi

เชื่อมต่อโมดูล MAX3232 เข้ากับ Raspberry Pi ดังนี้:

Note: พิน RS232 (T1OUT และ R1IN) ต่อกับอุปกรณ์ RS232 ของคุณผ่านสาย DB9 หากจำเป็น

Step 3: Enable UART on the Raspberry Pi

1. เปิดเครื่องมือกำหนดค่าของ Raspberry Pi:

   sudo raspi-config


2. ไปที่ Interface Options > Serial Port.
3. ปิดใช้งาน serial console แต่ enable the serial hardware.
4. รีบูต Raspberry Pi:

   sudo reboot


Step 4: Install Required Tools

เพื่อทดสอบการสื่อสาร RS232 คุณจะต้องใช้โปรแกรมเทอร์มินัล minicom.

1. Install minicom:

   sudo apt update && sudo apt install minicom -y


2. เปิด minicom เพื่อตรวจสอบการเชื่อมต่ออนุกรม:

   minicom -b 9600 -o -D /dev/serial0


   เปลี่ยน 9600 เป็น baud rate ของอุปกรณ์ RS232 ของคุณ

Step 5: Python Code for Serial Communication

ใช้ไลบรารี pyserial เพื่อส่งและรับข้อมูลผ่าน RS232

1. Install the Python serial library:

   pip3 install pyserial


2. Create a Python script for serial communication.

Python Code Example

import serial
import time

# Initialize serial connection
ser = serial.Serial(
    port='/dev/serial0',  # Raspberry Pi's UART port
    baudrate=9600,       # Set baud rate to match RS232 device
    timeout=1            # Timeout in seconds
)

try:
    while True:
        # Send data
        ser.write(b'Hello RS232 Device!\n')
        print("Data sent!")

        # Wait for a response
        response = ser.readline().decode('utf-8').strip()
        if response:
            print(f"Received: {response}")

        time.sleep(2)  # Delay between transmissions
except KeyboardInterrupt:
    print("Exiting...")
finally:
    ser.close()

Step 6: Applications of the MAX3232 with Raspberry Pi

1. GPS Modules – อ่านข้อมูลจากอุปกรณ์ GPS แบบ RS232
2. Legacy Devices – เชื่อมต่อกับอุปกรณ์อุตสาหกรรมเก่า, คอมพิวเตอร์เก่า หรือโมเด็ม
3. Debugging and Testing – อินเตอร์เฟซกับอุปกรณ์อนุกรมเพื่อวินิจฉัย
4. IoT Projects – รวบรวมข้อมูลจากเซ็นเซอร์ RS232 และส่งไปยังแพลตฟอร์มคลาวด์

Troubleshooting

1. No Communication

   • ตรวจสอบว่าอุปกรณ์ RS232 มีไฟเลี้ยงและเชื่อมต่ออย่างถูกต้อง
   • ตรวจสอบการเชื่อมต่อ RX และ TX อีกครั้ง
   • ตรวจสอบให้แน่ใจว่า baud rate ตรงกับอุปกรณ์

2. Permission Denied Error

   • เพิ่มผู้ใช้ในกลุ่ม dialout เพื่อเข้าถึงพอร์ตอนุกรม:

     sudo usermod -aG dialout $USER
     sudo reboot


3. Garbage Characters

   • ตรวจสอบให้อุปกรณ์ทั้งสองตั้งค่าใช้ baud rate และการตั้งค่าอนุกรมเดียวกัน

4. Device Not Found

   • ตรวจสอบพอร์ต UART โดยใช้:

     ls /dev/serial*


Conclusion

The MAX3232 module ช่วยให้ Raspberry Pi สื่อสารกับอุปกรณ์ RS232 ได้อย่างง่ายดาย ทำให้สามารถผสานรวมกับอุปกรณ์เก่าหรืออุตสาหกรรมได้ไม่ว่าจะเป็นโปรเจกต์ IoT, การบันทึกข้อมูล หรือการเชื่อมต่อกับอุปกรณ์เก่า MAX3232 มอบสะพานที่เชื่อถือได้ระหว่างระบบสมัยใหม่และระบบดั้งเดิม 🚀
