ในโลกของงานยานยนต์และงานอุตสาหกรรม การสื่อสารที่เชื่อถือได้ระหว่างไมโครคอนโทรลเลอร์หลายตัวเป็นสิ่งสำคัญอย่างยิ่ง โปรโตคอล Controller Area Network (CAN) Bus ได้กลายเป็นโซลูชันที่แข็งแกร่งสำหรับความต้องการดังกล่าว บทความบล็อกนี้เจาะลึกพื้นฐานของโปรโตคอล CAN Bus และสาธิตวิธีการผสานรวม MCP2515 ตัวควบคุม CAN ร่วมกับ Arduino ช่วยให้การสื่อสารในโปรเจกต์ของคุณเป็นไปอย่างไร้รอยต่อ
CAN Bus Protocol คืออะไร?
Controller Area Network (CAN) Bus เป็นมาตรฐานบัสสำหรับยานพาหนะที่มีความทนทาน ออกแบบมาเพื่อให้ไมโครคอนโทรลเลอร์และอุปกรณ์สามารถสื่อสารกันได้โดยไม่ต้องมีคอมพิวเตอร์โฮสต์ พัฒนาโดย Bosch ในทศวรรษ 1980 CAN Bus ได้กลายเป็นมาตรฐานในระบบยานยนต์ และยังถูกใช้งานอย่างแพร่หลายในระบบอัตโนมัติอุตสาหกรรมและระบบฝังตัวอื่น ๆ
คุณสมบัติหลักของโปรโตคอล CAN Bus ได้แก่:
- การกำหนดค่าแบบมัลติมาสเตอร์: หลายโหนดสามารถสื่อสารบนบัสเดียวกันได้โดยไม่ต้องมีตัวควบคุมส่วนกลาง
- การจัดลำดับความสำคัญของข้อความ: ข้อความจะถูกกำหนดลำดับความสำคัญตามตัวระบุ เพื่อให้มั่นใจว่าข้อมูลสำคัญจะถูกส่งก่อน
- การตรวจจับข้อผิดพลาด: กลไกการตรวจจับข้อผิดพลาดที่มีความทนทาน รวมถึงการตรวจสอบ CRC และบิตยืนยันการรับ ช่วยเพิ่มความเชื่อถือได้
- การสื่อสารความเร็วสูง: รองรับอัตราการรับส่งข้อมูลได้สูงสุดถึง 1 Mbps เหมาะสำหรับแอปพลิเคชันแบบเรียลไทม์
คุณสมบัติเหล่านี้ทำให้ CAN Bus เหมาะอย่างยิ่งสำหรับสถานการณ์ที่อุปกรณ์หลายตัวต้องสื่อสารกันอย่างมีประสิทธิภาพและเชื่อถือได้ เช่น ในระบบจัดการเครื่องยนต์รถยนต์ ระบบอัตโนมัติในอุตสาหกรรม และหุ่นยนต์
ขอแนะนำ MCP2515 ตัวควบคุม CAN

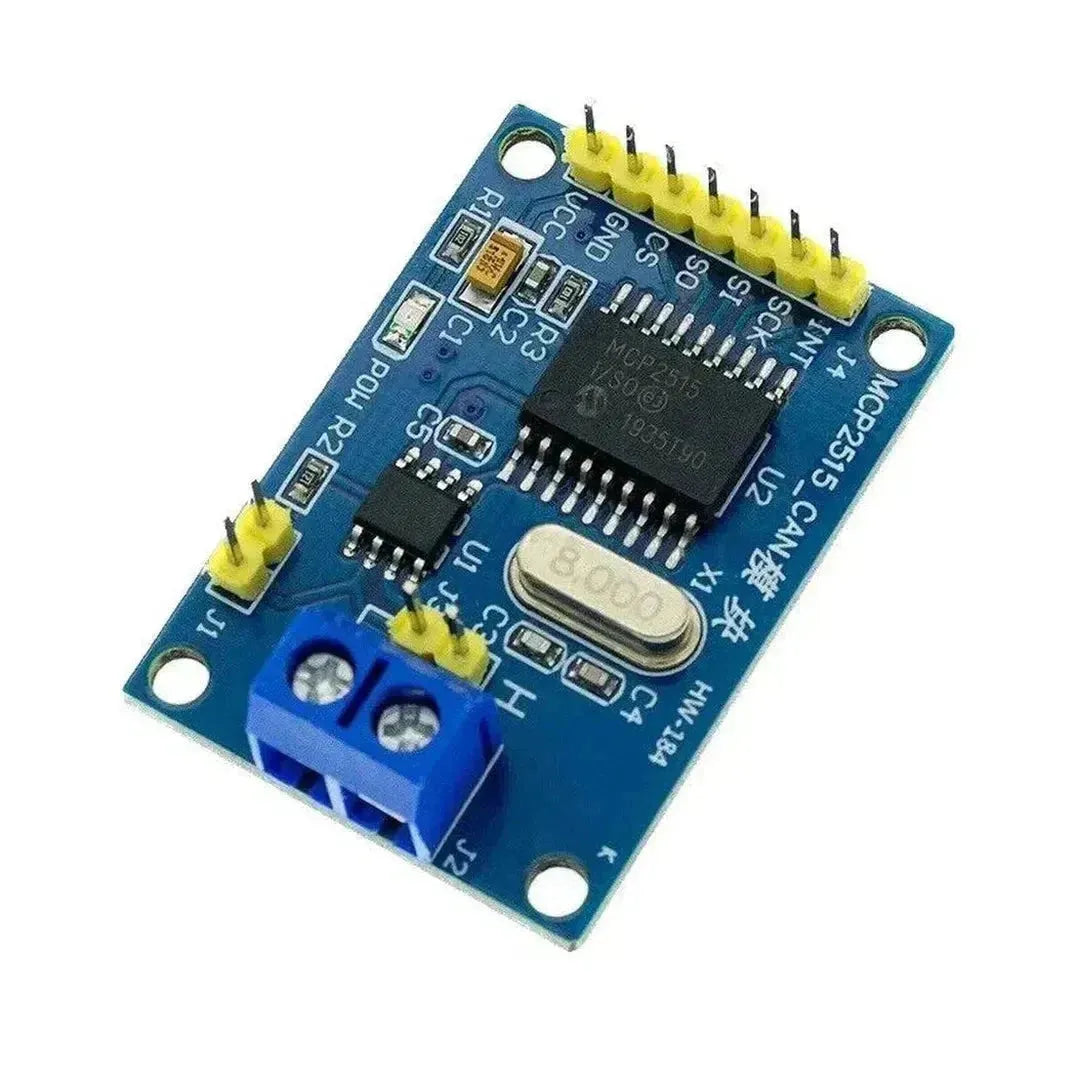

เดอะ MCP2515 เป็นคอนโทรลเลอร์ Controller Area Network (CAN) แบบสแตนด์อโลนที่เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านทาง Serial Peripheral Interface (SPI). มันจัดการโปรโตคอล CAN ที่ซับซ้อน ช่วยให้นักพัฒนาสามารถมุ่งเน้นไปที่ลอจิกของแอปพลิเคชันระดับสูงได้ คุณสมบัติสำคัญของ MCP2515 รวมถึง:
- รองรับเฟรม CAN มาตรฐานและแบบขยาย
- กลไกการจัดการข้อผิดพลาดและการกรองที่มีในตัว
- ความเข้ากันได้กับไมโครคอนโทรลเลอร์หลากหลายรุ่น รวมถึง Arduino
- การใช้พลังงานต่ำ ทำให้เหมาะสำหรับระบบฝังตัว
โดยการผสานรวม MCP2515 ด้วย Arduino คุณสามารถเพิ่มความสามารถของ CAN Bus ให้กับโปรเจ็กต์ของคุณ ทำให้สามารถสื่อสารกับอุปกรณ์หรือเครือข่ายที่รองรับ CAN อื่นๆ ได้
การตั้งค่า MCP2515 กับ Arduino
ในการเริ่มต้น คุณจะต้องมีส่วนประกอบต่อไปนี้:
- บอร์ด Arduino (เช่น Arduino Uno)
- MCP2515 โมดูล CAN (มักมาพร้อมกับทรานซีฟเวอร์ CAN รุ่น TJA1050)
- สายจัมเปอร์
- เบรดบอร์ด (ไม่บังคับ)
นี่คือคู่มือแบบทีละขั้นตอนในการตั้งค่า MCP2515 กับ Arduino ของคุณ:
1. การเดินสายไฟ MCP2515 ไปยัง Arduino
เชื่อมต่อ MCP2515 เชื่อมต่อโมดูลเข้ากับ Arduino ดังนี้:
- VCC to 5V บน Arduino
- GND to GND บน Arduino
- CS to ขา 10 บน Arduino
- SCK to ขา 13 บน Arduino
- SI (MOSI) ไปยัง พิน 11 บน Arduino
- SO (MISO) ถึง พิน 12 บน Arduino
- INT to ขา 2 บน Arduino
Arduino MCP2515
------- -------
5V ------> VCC
GND ------> GND
Pin 10 ------> CS
Pin 13 ------> SCK
Pin 11 ------> SI (MOSI)
Pin 12 ------> SO (MISO)
Pin 2 ------> INT
2. การติดตั้งไลบรารีที่จำเป็น
เพื่อสื่อสารกับ MCP2515, คุณจะต้องมี mcp_can ไลบรารี. ติดตั้งผ่าน Arduino Library Manager:
- เปิด Arduino IDE
- ไปที่ สเก็ตช์ > เพิ่มไลบรารี > จัดการไลบรารี...
- ค้นหา mcp_can และติดตั้ง mcp_can ไลบรารีโดย Cory J. Fowler.
3. การอัปโหลดโค้ดตัวอย่าง
นี่คือตัวอย่างพื้นฐานในการส่งและรับข้อความ CAN โดยใช้ MCP2515 และ Arduino:
การส่งข้อความ CAN
// รวมไลบรารีที่จำเป็น
#include
#include "mcp_can.h"
// กำหนดขา CS
#define CAN0_CS 10
// เริ่มต้นตัวควบคุม CAN
MCP_CAN CAN0(CAN0_CS);
void setup() {
Serial.begin(115200);
while (CAN0.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ) != CAN_OK) {
Serial.println("เริ่มต้น CAN BUS Shield ล้มเหลว");
Serial.println(" เริ่มต้น CAN BUS Shield อีกครั้ง");
delay(100);
}
Serial.println("เริ่มต้น CAN BUS Shield สำเร็จ!");
CAN0.setMode(MCP_NORMAL);
}
void loop() {
byte data[] = {0x00, 0xFF, 0xAA, 0x55, 0x33, 0x66, 0x99, 0xCC};
// ส่งข้อมูล: CAN ID = 0x100, ความยาวข้อมูล = 8
if (CAN0.sendMsgBuf(0x100, 0, 8, data) == CAN_OK) {
Serial.println("ส่งข้อความสำเร็จ!");
} else {
Serial.println("เกิดข้อผิดพลาดในการส่งข้อความ...");
}
delay(1000);
}
การรับข้อความ CAN
// รวมไลบรารีที่จำเป็น
#include
#include "mcp_can.h"
// กำหนดขา CS
#define CAN0_CS 10
// เริ่มต้นตัวควบคุม CAN
MCP_CAN CAN0(CAN0_CS);
void setup() {
Serial.begin(115200);
while (CAN0.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ) != CAN_OK) {
Serial.println("เริ่มต้น CAN BUS Shield ล้มเหลว");
Serial.println(" เริ่มต้น CAN BUS Shield อีกครั้ง");
delay(100);
}
Serial.println("เริ่มต้น CAN BUS Shield สำเร็จ!");
CAN0.setMode(MCP_NORMAL);
}
void loop() {
unsigned long canId;
byte len = 0;
byte buf[8];
// ตรวจสอบว่ามีการรับข้อมูลหรือไม่
if (CAN0.checkReceive() == CAN_MSGAVAIL) {
CAN0.readMsgBuf(&canId, &len, buf);
Serial.print("รหัส CAN: 0x");
Serial.println(canId, HEX);
Serial.print("ข้อมูล: ");
for (int i = 0; i < len; i++) {
Serial.print(buf[i], HEX);
Serial.print(" ");
}
Serial.println();
}
}
ในสเก็ตช์สำหรับการส่ง Arduino ส่งข้อความ CAN ที่มี ID 0x100 ทุก ๆ วินาที สเก็ตช์ฝั่งรับจะฟังข้อความ CAN ที่เข้ามาและพิมพ์ ID และข้อมูลไปยัง Serial Monitor.
การประยุกต์ใช้ CAN Bus กับ Arduino
การผสาน CAN Bus เข้ากับ Arduino ช่วยเปิดโอกาสให้เกิดแอปพลิเคชันหลากหลายที่ก้าวไกลเกินกว่าระบบยานยนต์ กรณีใช้งานยอดนิยมบางประการ ได้แก่:
- โรโบติกส์: เปิดใช้งานการสื่อสารระหว่างตัวควบคุมมอเตอร์หลายตัวและเซ็นเซอร์
- ระบบอัตโนมัติอุตสาหกรรม: อำนวยความสะดวกในการแลกเปลี่ยนข้อมูลระหว่างเครื่องจักรและหน่วยควบคุมที่แตกต่างกัน.
- ระบบอัตโนมัติภายในบ้าน: เชื่อมต่ออุปกรณ์สมาร์ทหลากหลายภายในเครือข่ายเดียว
- ระบบเก็บรวบรวมข้อมูล: รวบรวมและประมวลผลข้อมูลจากเซ็นเซอร์หลายตัวอย่างมีประสิทธิภาพ
สรุป
โปรโตคอล CAN Bus ซึ่งมีความน่าเชื่อถือและมีประสิทธิภาพ ทำหน้าที่เป็นกระดูกสันหลังสำหรับการสื่อสารในระบบฝังตัวจำนวนมาก โดยการใช้ประโยชน์จาก MCP2515 คอนโทรลเลอร์ CAN ร่วมกับ Arduino ช่วยให้นักพัฒนาสามารถผสานรวมความสามารถของ CAN Bus เข้ากับโปรเจกต์ได้อย่างง่ายดาย ไม่ว่าคุณจะกำลังทำงานกับระบบยานยนต์ ระบบอัตโนมัติในอุตสาหกรรม หรือหุ่นยนต์ที่ซับซ้อน การทำความเข้าใจและการใช้ประโยชน์จาก CAN Bus สามารถช่วยยกระดับโครงสร้างการสื่อสารของระบบของคุณได้อย่างมาก.
ด้วยคู่มือและตัวอย่างที่ครอบคลุมที่มอบให้ คุณพร้อมอย่างเต็มที่ที่จะเริ่มผสาน CAN Bus เข้ากับโครงการ Arduino ถัดไปของคุณ ขอให้สนุกกับการเขียนโค้ด!
