การบัดกรี เป็นทักษะที่สำคัญสำหรับทุกคนที่ทำงานด้วย อุปกรณ์อิเล็กทรอนิกส์โครงการ DIY หรือการซ่อมแซมวงจร- ช่วยให้คุณสร้าง การเชื่อมต่อที่แข็งแกร่งและนำไฟฟ้า ระหว่างส่วนประกอบ ไม่ว่าคุณจะเป็นมือใหม่หรือต้องการปรับปรุงเทคนิคของคุณคู่มือนี้ครอบคลุม เครื่องมือที่คุณต้องการเทคนิคการบัดกรีทีละขั้นตอนและเคล็ดลับที่มีประโยชน์ เพื่อเริ่มต้น
1. บัดกรีคืออะไร?
การบัดกรีเป็นกระบวนการของการเข้าร่วมสององค์ประกอบโลหะโดยการละลายโลหะฟิลเลอร์ (ประสาน) เพื่อสร้างก การเชื่อมต่อไฟฟ้าที่แข็งแกร่ง- มันมักจะใช้ใน อุปกรณ์อิเล็กทรอนิกส์ประกอบ PCB และการเชื่อมต่อสายไฟ.
🔹 ประเภทของการบัดกรี:
- การบัดกรีนุ่ม (งานอิเล็กทรอนิกส์) - ใช้การประสานจุดหลอมต่ำ (โดยทั่วไป บัดกรีที่ใช้ดีบุก).
- การบัดกรีแข็ง (บัดกรีและบัดกรีเงิน) - ใช้ในการประปาและงานโลหะต้องใช้อุณหภูมิที่สูงขึ้น
2. เครื่องมือสำคัญสำหรับการบัดกรี
| เครื่องมือ | วัตถุประสงค์ |
|---|---|
| บัดกรี | ความร้อนสูงถึงการละลายและสร้างการเชื่อมต่อไฟฟ้า |
| ขาตั้งบัดกรี | ถือบัดกรีร้อนอย่างปลอดภัยเมื่อไม่ได้ใช้งาน |
| ประสาน | โลหะผสมโลหะ (โดยทั่วไปคือดีบุกและตะกั่วหรือดีบุกและเงิน) ที่ผูกพันส่วนประกอบ |
| ฟลักซ์ | ทำความสะอาดและปรับปรุงการไหลของการประสานเพื่อข้อต่อที่ดีขึ้น |
| ฟองน้ำบัดกรีหรือทำความสะอาดปลายทองเหลือง | ทำความสะอาดปลายของบัดกรี |
| ช่วยมือหรือที่ถือ PCB | ถือส่วนประกอบขนาดเล็กเพื่อการบัดกรีที่ง่ายขึ้น |
| ลวดตัดและนักเต้นระบำ | ปิดกั้นลวดส่วนเกินและกำจัดฉนวนกันความร้อน |
| ปั๊มลดลง (Solder Sucker) | ลบการประสานหากเกิดข้อผิดพลาด |
| ท่อหดความร้อนหรือเทปไฟฟ้า | ป้องกันและปกป้องข้อต่อบัดกรี |
3. การเลือกบัดกรีและประสานที่เหมาะสม
A. ประเภทบัดกรี
- หัวแร้งขั้นพื้นฐาน - อุณหภูมิคงที่ราคาไม่แพงเหมาะสำหรับผู้เริ่มต้น
- บัดกรีอุณหภูมิที่ปรับได้ - อนุญาตให้ควบคุมความร้อน (เหมาะสำหรับการบัดกรีที่แม่นยำ)

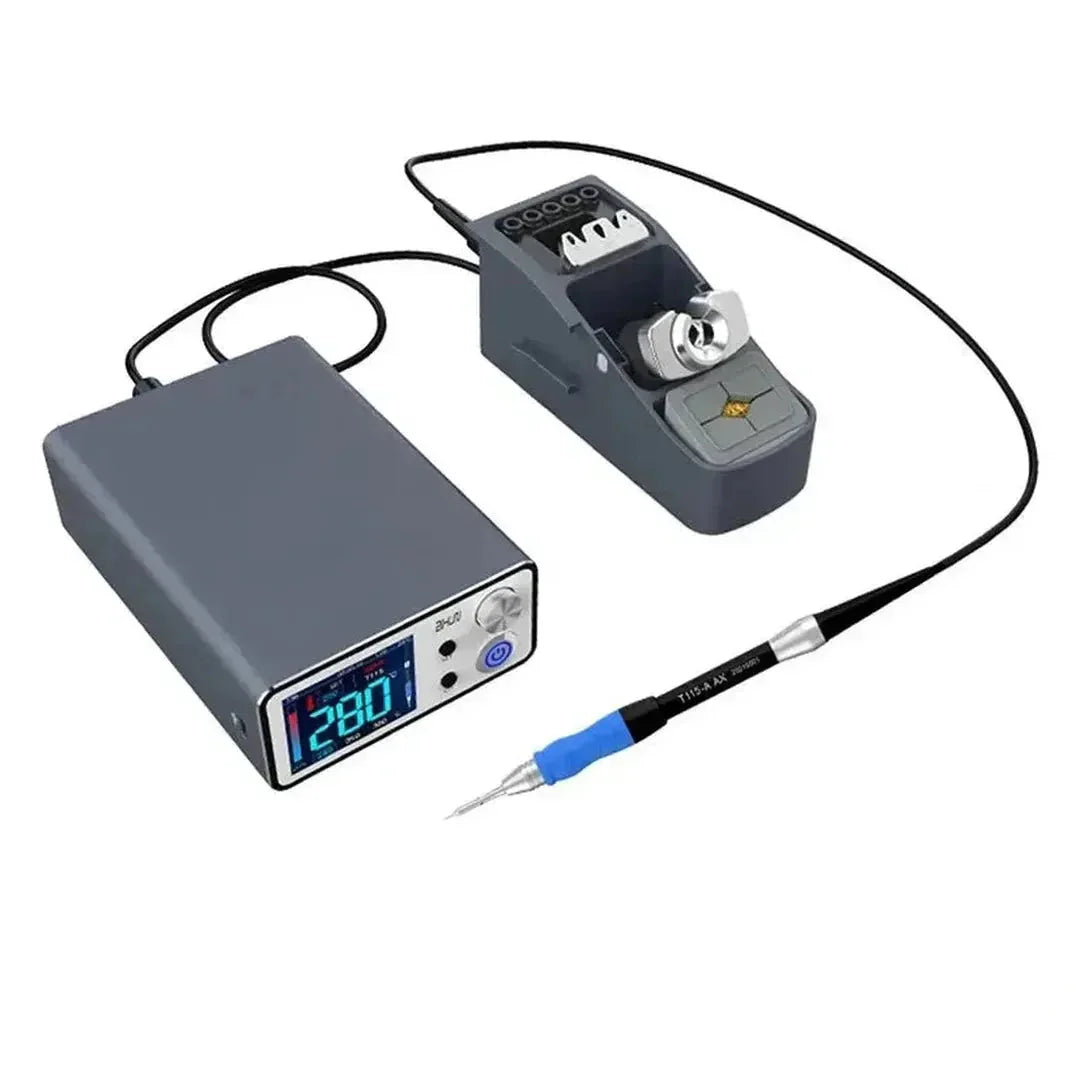

- สถานีบัดกรี - เครื่องมือขั้นสูงพร้อมการควบคุมอุณหภูมิและคุณสมบัติความปลอดภัย
💡 เคล็ดลับ: ใช้ หัวแร้งที่มีอุณหภูมิปรับได้ (300 ° C - 400 ° C) เพื่อการควบคุมที่ดีขึ้น
B. ประเภทของการประสาน
- ประสานที่ใช้ตะกั่ว (60/40 TIN-LEAD, SN/PB) - ทำงานได้ง่ายขึ้น แต่มีตะกั่ว (หลีกเลี่ยงสุขภาพและความปลอดภัย)
- ประสานตะกั่ว (Tin-Silver, SN/AG) - เป็นมิตรกับสิ่งแวดล้อม แต่ต้องใช้ความร้อนสูงขึ้น
💡 เคล็ดลับ: สำหรับผู้เริ่มต้นใช้งาน 60/40 Rosin-core solder (ดีบุก/ตะกั่ว) ขณะที่มันละลายได้ง่ายและไหลได้ดี
4. คู่มือการบัดกรีทีละขั้นตอน
ขั้นตอนที่ 1: การเตรียมพื้นที่ทำงานของคุณ
✅ ทำงานใน พื้นที่ระบายอากาศ เพื่อหลีกเลี่ยงการสูดดมควัน
✅ รักษา พื้นผิวทนความร้อน เพื่อความปลอดภัย
✅ เปิดไฟล์ บัดกรี และตั้งค่าเป็น 350 ° C (662 ° F).
ขั้นตอนที่ 2: การเตรียมส่วนประกอบ
- ทำความสะอาดปลายบัดกรี ใช้ฟองน้ำเปียกหรือน้ำเงิน
- ใช้ฟลักซ์ เพื่อนำไปสู่ส่วนประกอบและแผ่นประสาน (สำหรับการเชื่อมต่อที่สะอาดกว่า)
- วางตำแหน่งส่วนประกอบ ใช้ที่ใส่ PCB หรือช่วยในมือ
ขั้นตอนที่ 3: ทำบัดกรีร่วม
- ความร้อนข้อต่อ: วางปลายบัดกรีปลายเหล็กบนตะกั่วและแผ่นรอง
- สมัครประสาน: ฟีดบัดกรีไปที่ข้อต่อ (ไม่ได้อยู่บนเหล็กโดยตรง)
- ลบและปล่อยให้เย็น: ยกเหล็กในขณะที่รักษาข้อต่อให้มั่นคง
- ตรวจสอบข้อต่อที่ดี: บัดกรีควรจะเป็น เงางามและมีรูปกรวย.
ขั้นตอนที่ 4: ทำความสะอาด
✅ ตัดต่อโอกาสในการขายส่วนเกิน ใช้ใบมีดลวด
✅ ทำความสะอาดพื้นที่บัดกรี ด้วยไอโซโพรพิลแอลกอฮอล์เพื่อกำจัดฟลักซ์ตกค้าง
5. ข้อผิดพลาดในการบัดกรีทั่วไปและวิธีแก้ไข
| ความผิดพลาด | สาเหตุ | แก้ไข |
|---|---|---|
| ข้อต่อเย็น (น่าเบื่อบัดกรีอ่อนแอ) | ความร้อนไม่เพียงพอ | อุ่นและเพิ่มการประสานสด |
| ประสานมากเกินไป (ข้อต่อหยด) | ใช้ประสานส่วนเกิน | ใช้ปั๊ม desoldering และนำไปใช้ใหม่ |
| การเชื่อม (ลัดวงจร) | บัดกรีสัมผัสหลายแผ่น | ใช้ถักเปีย desoldering เพื่อลบส่วนเกิน |
| ส่วนประกอบที่ถูกไฟไหม้ | ใช้ความร้อนมากเกินไป | ใช้อุณหภูมิที่ต่ำกว่าและทำงานได้อย่างรวดเร็ว |
6. desoldering (แก้ไขข้อผิดพลาดและการลบส่วนประกอบ)
หากคุณต้องการลบชิ้นส่วนที่บัดกรีให้ใช้วิธีการเหล่านี้:
- ปั๊มลดลง (Solder Sucker) - ซัดบัดกรีละลาย
- ถักเปีย desoldering (ไส้ตะเกียง) - ดูดซับประสานที่หลอมเหลวเมื่อถูกความร้อน
- สถานีทำงานใหม่ - เหมาะสำหรับการลบส่วนประกอบ SMD (การยึดพื้นผิว)
💡 เคล็ดลับ: อุ่นประสานและค่อยๆยกส่วนประกอบ เพื่อหลีกเลี่ยงการทำลาย PCB
7. เทคนิคการบัดกรีขั้นสูง
✅ สายไฟ - สายไฟกับบัดกรีก่อนที่จะเชื่อมต่อเพื่อปรับปรุงความแข็งแรง
✅ การบัดกรีบนพื้นผิว (การบัดกรี SMD) -ใช้แหนบและบัดกรีบัดกรีปลายละเอียด
✅ บัดกรีส่วนประกอบขนาดใหญ่ (การจัดการความร้อน) - เปิดชิ้นส่วนโลหะขนาดใหญ่เพื่อให้แน่ใจว่าการกระจายความร้อน
8. เคล็ดลับความปลอดภัยสำหรับการบัดกรี
⚠ ทำงานในพื้นที่ที่มีการระบายอากาศดี หรือใช้ตัวแยกควัน
⚠ ถอดปลั๊กหัวแร้งเสมอ เมื่อไม่ได้ใช้งาน
⚠ ใช้ถุงมือทนความร้อน เมื่อทำงานกับส่วนประกอบอุณหภูมิสูง
⚠ อย่าแตะปลายปลายบัดกรีโดยตรง (สามารถเข้าถึงได้มากกว่า 400 ° C)
⚠ ล้างมือของคุณ หลังจากจัดการกับการประสานโดยเฉพาะอย่างยิ่งถ้าใช้ประสานตะกั่ว
9. โครงการบัดกรีที่ใช้งานได้จริงสำหรับผู้เริ่มต้น
🔹 บัดกรีวงจร LED - ฝึกซ้อม LED และตัวต้านทานไปยัง PCB
🔹 การสร้างเครื่องขยายเสียงแบบง่าย ๆ - ประกอบชุดเครื่องขยายเสียงขนาดเล็ก
🔹 ซ่อมสายหูฟังที่หัก - แก้ไขสายไฟที่เสียหายด้วยการบัดกรี
🔹 บัดกรี Arduino Shield - เชื่อมต่อเซ็นเซอร์และโมดูลเข้ากับบอร์ด Arduino
10. บทสรุป
การบัดกรีคือ ทักษะที่จำเป็น สำหรับทุกคนที่ทำงานใน อิเล็กทรอนิกส์โครงการ DIY และการซ่อมแซม- โดยใช้ไฟล์ เครื่องมือที่เหมาะสมเทคนิคที่เหมาะสมและข้อควรระวังด้านความปลอดภัยคุณสามารถสร้าง การเชื่อมต่อไฟฟ้าที่แข็งแกร่งและเชื่อถือได้ สำหรับโครงการของคุณ
💡 พร้อมที่จะเริ่มบัดกรี? คว้าชุดบัดกรีและเริ่มฝึกบนแผงวงจรธรรมดา! 🚀
