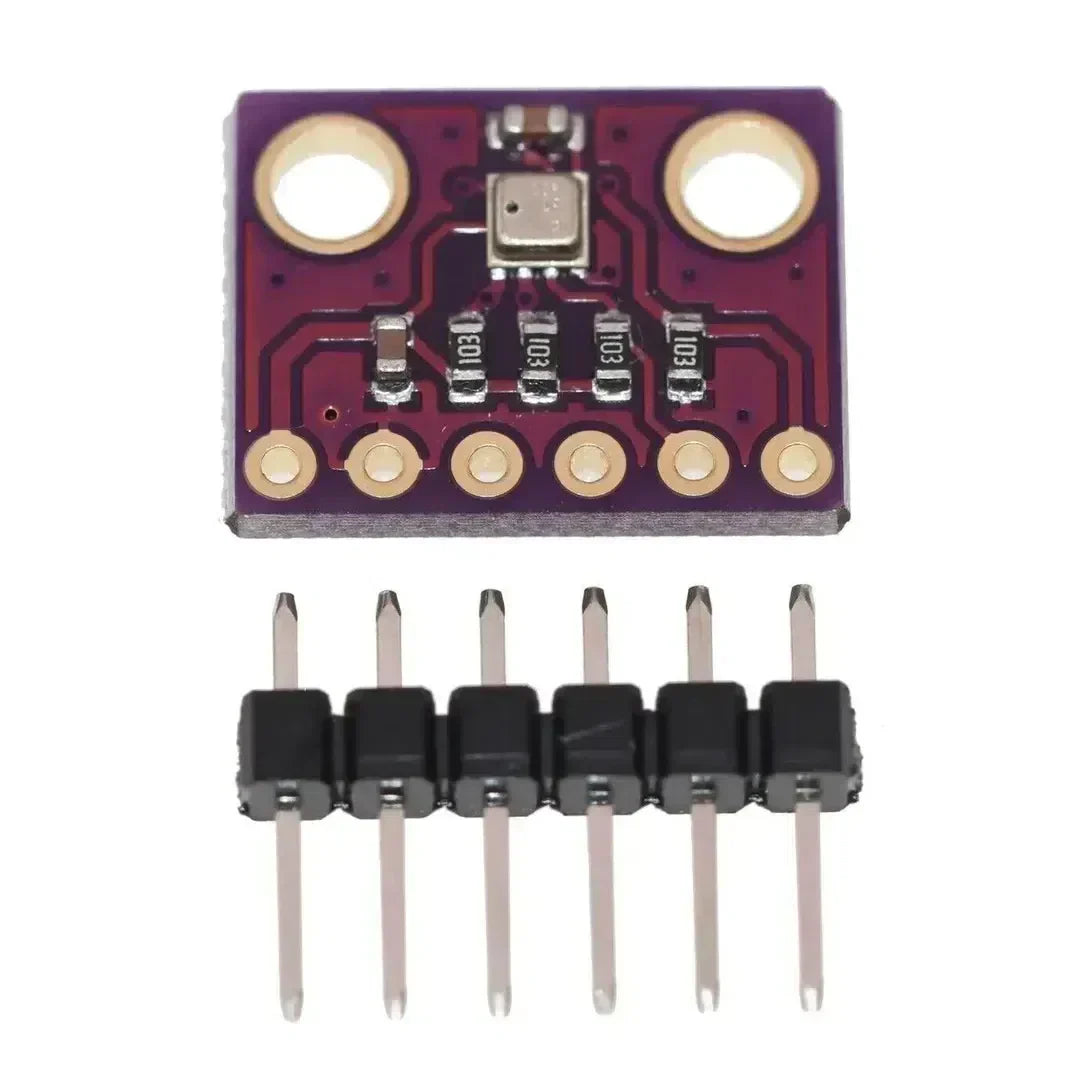

ใช้ BMP280 กับ Raspberry Pi

BMP280 เป็น ` ที่ให้การอ่านค่าความกดอากาศและอุณหภูมิที่แม่นยำ มักใช้สำหรับ การติดตามสภาพอากาศ, การติดตามระดับความสูง, และการตรวจวัดสภาพแวดล้อม. คู่มือนี้จะพาคุณไปทีละขั้นตอนในการตั้งค่าและการใช้งาน BMP280 กับ Raspberry Pi การใช้ Python และการสื่อสารผ่าน I2C/SPI.

สิ่งที่คุณต้องมี

1. Raspberry Pi (รุ่นใดก็ได้ที่รองรับ GPIO เช่น Pi 3, Pi 4)
2. BMP280 โมดูลเซ็นเซอร์
3. เบรดบอร์ดและสายจัมเปอร์
4. ติดตั้ง Python แล้ว บน Raspberry Pi

ขั้นตอนที่ 1: การเดินสาย BMP280 ไปยัง Raspberry Pi

BMP280 รองรับการสื่อสารทั้ง I2C และ SPI.

สำหรับโหมด I2C (แนะนำ)

สำหรับโหมด SPI

หมายเหตุ: เดอะ BMP280 ทำงานที่ 3.3V. ห้าม ต่อเข้ากับ 5V เพราะอาจทำให้โมดูลเสียหาย.

ขั้นตอนที่ 2: เปิดใช้งาน I2C หรือ SPI บน Raspberry Pi

สำหรับการสื่อสาร I2C

1. เปิดเครื่องมือกำหนดค่า Raspberry Pi:

   sudo raspi-config


2. ไปที่ ตัวเลือกอินเทอร์เฟซ > I2C และเปิดใช้งานมัน.
3. รีบูต Raspberry Pi:

   sudo reboot


4. ตรวจสอบว่า BMP280 ถูกตรวจพบ บนบัส I2C:

   sudo i2cdetect -y 1


   BMP280 ควรปรากฏในที่อยู่ 0x76 or 0x77.

สำหรับการสื่อสาร SPI

1. เปิดใช้งาน SPI โดยใช้:

   sudo raspi-config


2. ไปที่ ตัวเลือกอินเทอร์เฟซ > SPI และเปิดใช้งานสิ่งนั้น.
3. รีบูต Raspberry Pi:

   sudo reboot


4. ตรวจสอบอินเทอร์เฟซ SPI โดยใช้:

   ls /dev/spidev*


   คุณควรจะเห็น /dev/spidev0.0 และ /dev/spidev0.1.

ขั้นตอนที่ 3: ติดตั้งไลบรารีที่จำเป็น

1. อัปเดตรายการแพ็กเกจบน Raspberry Pi ของคุณ:

   sudo apt update && sudo apt upgrade -y


2. ติดตั้งสิ่งที่จำเป็น เครื่องมือ I2C/SPI และไลบรารี Python:

   sudo apt install -y python3-smbus python3-spidev python3-pip
   pip3 install adafruit-circuitpython-bmp280


ขั้นตอนที่ 4: การอ่านข้อมูลจาก BMP280

โค้ดภาษา Python สำหรับโหมด I2C

import time
import board
import busio
import adafruit_bmp280

# เริ่มต้นบัส I2C และ BMP280 เซ็นเซอร์
i2c = busio.I2C(board.SCL, board.SDA)
bmp280 = adafruit_bmp280.Adafruit_BMP280_I2C(i2c)

# ตั้งค่าความกดอากาศที่ระดับน้ำทะเล (ไม่บังคับ สำหรับการคำนวณความสูง)
bmp280.sea_level_pressure = 1013.25

try:
    while True:
        print(f"อุณหภูมิ: {bmp280.temperature:.2f} °C")
        print(f"ความกดอากาศ: {bmp280.pressure:.2f} hPa")
        print(f"ความสูง: {bmp280.altitude:.2f} m")
        print("------------------------")
        time.sleep(2)
except KeyboardInterrupt:
    print("กำลังออกจากโปรแกรม...")

โค้ด Python สำหรับโหมด SPI

import time
import board
import busio
import digitalio
import adafruit_bmp280

# เริ่มต้นบัส SPI และ BMP280 sensor
spi = busio.SPI(board.SCK, board.MOSI, board.MISO)
cs = digitalio.DigitalInOut(board.D8)  # ใช้ GPIO8 (ขา 24) สำหรับ CS
bmp280 = adafruit_bmp280.Adafruit_BMP280_SPI(spi, cs)

try:
    while True:
        print(f"Temperature: {bmp280.temperature:.2f} °C")
        print(f"Pressure: {bmp280.pressure:.2f} hPa")
        print(f"Altitude: {bmp280.altitude:.2f} m")
        print("------------------------")
        time.sleep(2)
except KeyboardInterrupt:
    print("Exiting...")

ขั้นตอนที่ 5: การประยุกต์ใช้ของ BMP280 ด้วย Raspberry Pi

1. การติดตามสภาพอากาศ – รวบรวมข้อมูลอุณหภูมิและความกดอากาศเพื่อการวิเคราะห์สภาพอากาศแบบเรียลไทม์.
2. การวัดระดับความสูง – ใช้ข้อมูลความกดอากาศเพื่อประเมินการเปลี่ยนแปลงของระดับความสูง
3. โครงการ IoT – ส่งข้อมูลจากเซ็นเซอร์ไปยังแพลตฟอร์มคลาวด์เพื่อการเฝ้าติดตามจากระยะไกล.
4. ระบบอัตโนมัติภายในบ้าน – ปรับการระบายอากาศและระบบปรับอากาศตามค่าการวัดสภาพแวดล้อม

การแก้ไขปัญหา

1. BMP280 ไม่พบ (i2cdetect ไม่แสดง 0x76 or 0x77)

   • ตรวจให้แน่ใจว่า ขา SDA/SCL ต่อสายอย่างถูกต้อง.
   • ตรวจสอบว่า เปิดใช้งาน I2C แล้ว การใช้ sudo raspi-config.

2. การอ่านค่าไม่ถูกต้อง

   • ตรวจสอบหา การเชื่อมต่อหลวม or ปัญหาเกี่ยวกับแหล่งจ่ายไฟ.
   • ตรวจให้แน่ใจว่าเซ็นเซอร์อยู่ ไม่สัมผัสกับการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน.

3. ปัญหาการสื่อสาร SPI

   • ตรวจสอบให้แน่ใจว่าเปิดใช้งาน SPI (ls /dev/spidev* ควรแสดงรายการอุปกรณ์).
   • ยืนยัน การเลือกขา CS ที่ถูกต้อง ในสคริปต์ Python.

บทสรุป

BMP280 เซ็นเซอร์ ให้ การวัดความกดอากาศ อุณหภูมิ และความสูงที่แม่นยำ, ทำให้เหมาะอย่างยิ่งสำหรับ สถานีตรวจสภาพอากาศ, แอปพลิเคชัน IoT, และการเฝ้าติดตามสิ่งแวดล้อม. โดยทำตามคู่มือนี้ คุณสามารถผสานรวมได้อย่างง่ายดาย BMP280 ไปยังของคุณ โปรเจกต์ Raspberry Pi สำหรับการเก็บรวบรวมและวิเคราะห์ข้อมูลแบบเรียลไทม์! 🚀
